[PS4] [WiiU] Chatkabeladapter

wenn euer usb-headset zzt nicht von der PS4 erkannt wird, könnt ihr erstmal diesen adapter nutzen (die usb-funktionalität kann mit jedem firmwareupdate nachgepatcht werden).

ihr könnt diesen adapter auch nutzen, um euer headset mit der WiiU zu nutzen.

der vorteil gegenüber des chatkabels :
ihr könnt die kabelfernbedienung eures headsets weiterhin nutzen.

was ihr braucht:
- headset welches xbox 360 kompatibel ist
- ca. 20cm stereo audiokabel
- 4 poligen 3,5mm klinkenstecker (da dieser direkt an den PS4-controller, bzw WiiU-gamepad angeschlossen wird, würde ich einen gewinkelten stecker nehmen).
- 3 polige (stereo) 2,5mm klinkenbuchse

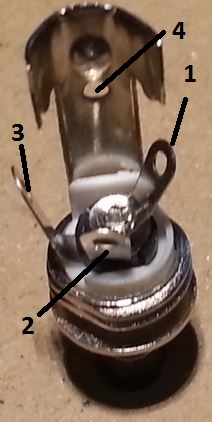

belegung 4er klinkenstecker:
(von oben auf die kontakte schauen und pins von innen nach aussen zählen)

pin 1: audio
pin 3: masse
pin 4: mikro

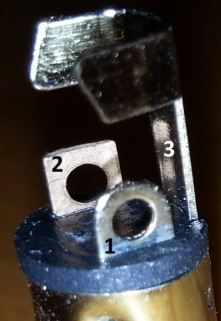

belegung 3er klinkenbuchse:
(bei pin 1 ist die lötfahne abgerundet, pin 2 ist eckig)

pin 1: mikro
pin 2: audio
pin 3: masse


nun gleiches auf gleiches gelötet.
(linke zahl entspricht dem 4er stecker, rechte der 3er buchse)
pin 1 auf pin 2
pin 2 bleibt leer
pin 3 auf pin 3
pin 4 auf pin 1


und haben fertig. :cheer:
der stecker wird in den PS4/WiiU controller eingesteckt. an die buchse schliesst ihr euer chatkabel des headsets an (welches sonst in den xbox 360 controller käme).
